Entwodiksyon jeneral

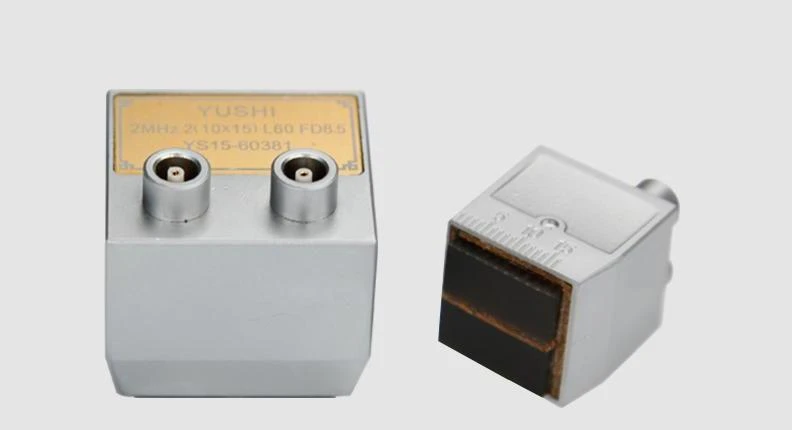

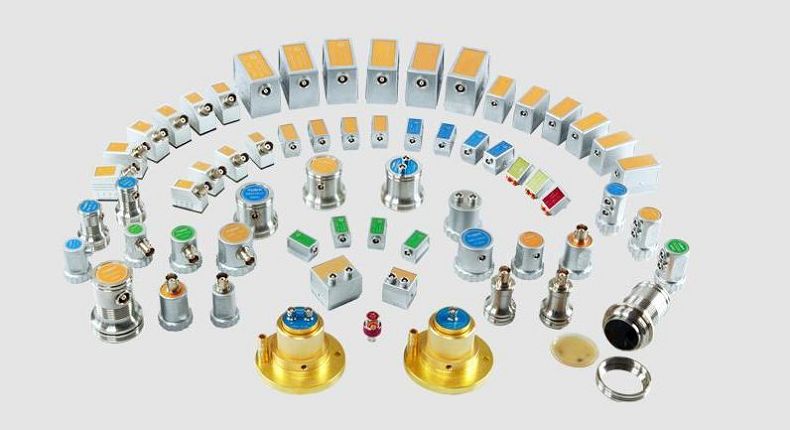

YUSHI Longitudinal Doub-eleman Angle Beam Probe a souvan itilize kote tès la travès dwat lite pou jwenn domaj, pou egzanp, lè fant yo vètikal ak mens epi konsa pa detekte paske nan ti kantite refleksyon. Kalite sond sa yo ka itilize pou enspeksyon forgings ak plak. Prensip fonksyònman nan gwo bout bwa ang NDT manti nan konvèsyon an nan yon onn Longitudinal (konpresyon) voye pa transducer a nan yon vag taye refraksyon (transverse) nan echantiyon tès la.YUSHI ka bay kliyan ak divès kalite sond frekans Longitudinal ak ekipman pou OEM sèvis.

Konpozisyon Sond la

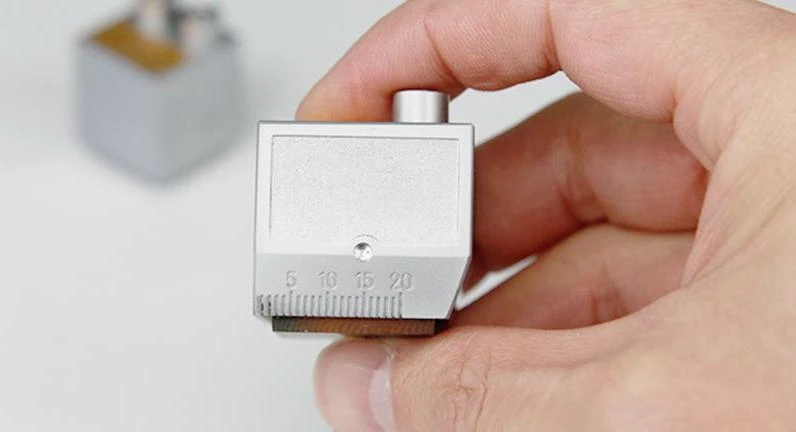

Yon sond gwo bout bwa ang ultrasons konsiste de yon eleman tankou yon materyèl absòbe son, yon lojman, yon blòk tranpaj, yon kwen, ak yon eleman piezoelectric ki jenere ultrason.

Prensip fonksyònman Angle Beam Probe

Se batman elektrik la ki te pwodwi pa sikwi enstriman ultrasons la itilize wafer la ak efè piezoelectric, se konsa ke wafer nan piezoelectric pwodui yon efè piezoelectric ranvèse, ak wafer a sibi Vibration radial nan direksyon axial ak aks vètikal la. Direksyon Vibration nan wafer la se direksyon Vibration nan patikil la ultrasons, ak direksyon Vibration nan patikil la se menm ak direksyon an transmisyon nan gwo bout bwa a son ultrasons, kidonk li ka dedwi ke gwo bout bwa a son itil ki te pwodwi pa Vibration axial la. nan wafer la se gwo bout bwa a son onn Longitudinal, ak vitès la son ultrasons nan blòk la bon rapò sere vitès la son onn Longitudinal nan plexiglass. Gwo bout bwa son vag lonjitidinal ki te pwodwi pa wafer la antre nan materyo a atravè yon kouch kwen ak kouplant ak yon sèten ang, ak gwo bout bwa a son sibi konvèsyon fòm ond nan koòdone kontak ant kouplant la ak materyo a. Lè gwo bout bwa a vag lonjitidinal antre nan materyo a nan yon ang mwens pase premye ang kritik la, gwo bout bwa a son nan materyo a se vag lonjitidinal ak vag transversal, ak ang a nan gwo bout bwa a vag lonjitidinal pi gran pase sa ki nan vag transverse a. Ang ensidan an pi gran pase premye ang kritik la ak mwens pase dezyèm ang kritik la, ak gwo bout bwa a son nan materyo-a se pi bon kalite vag transverse.

Ki sa ki fonksyon Longitudinal Angle Beam Probe?

Yon sond ang vag longitudinal se yon transducer ki gen yon ang ensidans mwens pase premye ang kritik la. Objektif la se sèvi ak onn Longitudinal la nan yon ti ang pou teste domaj la, oswa yo sèvi ak karakteristik sa yo nan onn Longitudinal la ak kapasite pénétration fò pote soti nan tès la onn longitudinal oblik ensidans lè atténuation nan vag Chea a twò gwo.

Avantaj ki genyen nan Angle Beam Probe

1.High sansiblite

2.Less dezord

3.Ti tach avèg

Spesifikasyon sond

Modèl	Frekans	Gwosè eleman		Ang refraksyon	Toupre longè jaden
Modèl	MHz	Mm.	Nan.	Steel	mm	nan
5P6x6A70	5	6x6	0.24x0.24	70 degre	19	0.7
5P6x6K2.5	5	6x6	0.24x0.24	68.2 degre	19	0.7
5P6x6K3	5	6x6	0.24x0.24	71.6 degre	19	0.7
5P6x6K45	5	6x6	0.24x0.24	45 degre	19	0.7
5P6x6K60	5	6x6	0.24x0.24	68.2 degre	19	0.7
5P6x6K2	5	6x6	0.24x0.24	63.4 degre	19	0.7
2P8x9A45	2	8x9	0.31x0.35	45 degre	15	0.6
2P8x9A60	2	8x9	0.31x0.35	60 degre	15	0.6
2P8x9A70	2	8x9	0.31x0.35	70 degre	15	0.6
4P8x9A45	4	8x9	0.31x0.35	45 degre	30	1.2
4P8x9A60	4	8x9	0.31x0.35	60 degre	30	1.2
4P8x9A70	4	8x9	0.31x0.35	70 degre	30	1.2
2P14*14A45	2	14*14	.55*.55	45 degre	39	1.5
2P14*14A60	2	14*14	.55*.55	60 degre	39	1.5
2P14*14A70	2	14*14	.55*.55	70 degre	39	1.5
5P14*14A45	5	14*14	.55*.55	45 degre	98	3.8
5P14*14A60	5	14*14	.55*.55	60 degre	98	3.8
5P14*14A70	5	14*14	.55*.55	70 degre	98	3.8
1P20x22A45	1	20x22	0.79x0.87	45 degre	45	1.8
1P20x22A60	1	20x22	0.79x0.87	60 degre	45	1.8
1P20x22A70	1	20x22	0.79x0.87	70 degre	45	1.8
2P20x22A45	2	20x22	0.79x0.87	45 degre	92	3.6
2P20x22A60	2	20x22	0.79x0.87	60 degre	92	3.6
2P20x22A70	2	20x22	0.79x0.87	70 degre	92	3.6
4P20x22A45	4	20x22	0.79x0.87	45 degre	184	7.2
4P20x22A60	4	20x22	0.79x0.87	60 degre	184	7.2
4P20x22A70	4	20x22	0.79x0.87	70 degre	184	7.2
