Dekri teren

Karakteristik teknik

Entwodiksyon jeneral

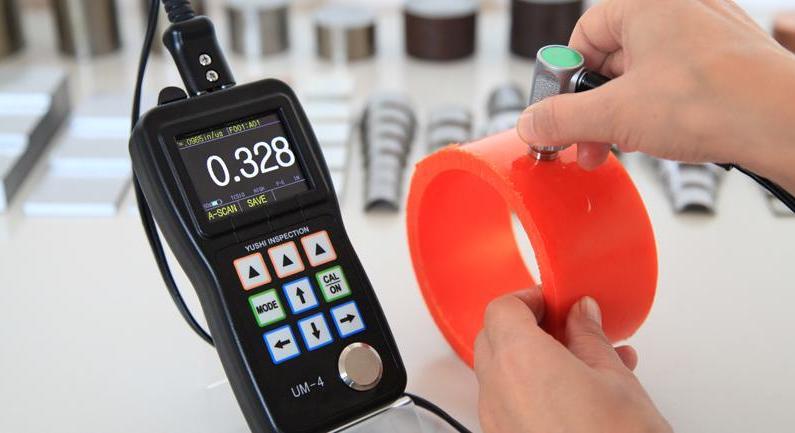

YUSHI UM -4 seri dijital ultrasons epesè kalib mèt la se yon miray liy chèk trè itil ki .Kòm yon inovatè UM Seri UT epesè kalib, Li adopte an tan reyèl A-scan ond entèvyou ak anpil amelyore pèfòmans nan anvan an. mezi epesè ultrasons ak pi bon estabilite mezi ak repetibilite. Li se lajman ki itilize nan mezi epesè miray la nan tiyo yo, veso presyon ak tank depo nan pétrochimique, pouvwa elektrik, konstriksyon bato ak endistri manifakti. Nan seri UM-4, YUSHI te lanse UM-4D,UM-4DL kalib ultrasons epesè.

Ki sa ki A-scan?

Yon eskanè A se yon eskanè pwen, ki se yon fòm ond ak absis ki reprezante tan (oswa chemen son) ak òdone ki reprezante anplitid. Lè vag ultrasons pwopaje nan mwayen an ak rankontre domaj, yo reflete, ak siyal ultrasons resevwa yo trete nan imaj fòm ond, ak kote ak gwosè domaj yo jije dapre fòm nan fòm vag la. Sou ekran an, absis la reprezante tan an, epi òdone a reprezante entansite vag reflete a. Ultrasound A-scans reprezante done ki genyen yon dimansyon ki reflete karakteristik pèfòmans objè a nan yon chemen son espesifik, ak eskanè sa a bay enfòmasyon detaye sou diskontinuite nan materyèl la analize.

Poukisa seri YUSHI UM-4 yo inik konsa?

1.Premye kalib epesè ekonomik tout-dijital endistri a

2.Innovative A-scan fonksyon snapshot

3.Klè ak klere koulè LCD ekspozisyon

4.Atravè fonksyon kouch

5.Adjustable genyen, mòd alam, diferans/rediksyon pousantaj

Ki jan kalib epesè seri UM-4 la mezire epesè a?

1.Instrument Kalibrasyon

Anvan w itilize seri UM-4, yo dwe kalibre enstriman an ak sond la. Objektif kalibrasyon an se fè pwosedi pwofonde zewo epi jwenn vitès son materyèl yo teste a.

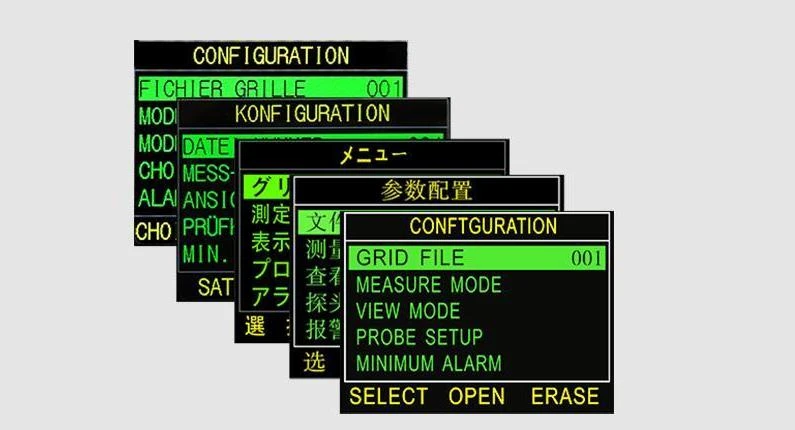

2.Preset Lòt Espesifikasyon

Peze "MÒD" pou antre nan koòdone konfigirasyon spesifikasyon, ki gen ladann anpil opsyon ajisteman spesifikasyon tankou NIMEWO FICHIER, MÒD MESUR, MÒD VIEW, CONFIGURATION SOND, ALAM MINIMÒM, ALARM MINIMÒM, Epesè nòmal, GRAN, REZOLISYON, POUSMAN MIJOU, LANG, INITE, AUTO POWER-OFF, EFASE TOUT FICHIER AK SETUP DEFAUT.

3.Display Modes

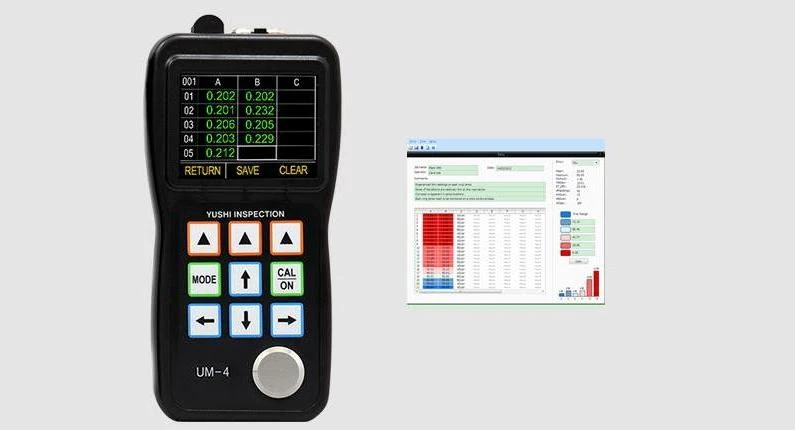

4.Fonksyon Depo Done

5.Mezisyon Aplike konpetans

Ki kote yo ka itilize seri YUSHI UM-4?

1.Mezire metal, mezi epesè ki pa metal

2.Tcheke degre nan korozyon materyèl substra a

3.Tcheke lwil oliv ak gaz tiyo

4.Mezire pati oto ak epesè vit vit avyon an

Espesifikasyon enstriman

	UM-4D	UM-4DL	Opsyon Logger done
Ekspozisyon koulè	√	√
A-Scan Snapshot	√	√
Max/Min.Capture	√	√
DIFF/RR%	√	√
Atravè penti	√	√
Done memwa	×	√	√
Dataview lojisyèl	×	√	√

Paramèt enstriman

Spesifikasyon	UM-4D	UM-4DL
Kalite ekspozisyon	2.4inch 320 * 240 Koulè Dot Matrix ekran LCD
Fonksyònman Prensip	Eko batman kè ak eko-eko ak transducer eleman doub
Mezire Range	{{0}}.60mm pou 508mm (0.025" pou 20.00"), selon sou materyèl, pwofonde ak kondisyon sifas yo
Mezire Rezolisyon	Chwazi {{0}}.01mm,0.1mm(0.01",0.1'')
Inite yo	Pous oswa Milimèt
Display Mode	Nòmal, Minimòm / Maksimòm kaptire, DIFF / RR%
Mizajou pousantaj	Chwazi 4Hz, 8Hz, 16Hz
Ranje Vitès Materyèl	500 a 9999m/s (0.0197 a 0.3937in/us)
Lang	Chwazi Chinwa, Angle, Japonè, Franse, Alman
Anviwònman Alam	Minimòm ak Maksimòm alam. Chanjman koulè fòm ond dinamik sou alam
Pwovizyon pou pouvwa	De 1.5V batri AA, 24 èdtan tan sibstiti
Fèmen	Seleksyone otomatik fèmen apre 5,10,20 minit inaktivite, oswa fèmen manyèlman sèlman
Tanperati Fonksyònman	-10 degre a +50 degre (+10℉ rive +120℉)
Dimansyon	153mm * 76mm * 37mm (H * W * D)
Pwa	200g (ki gen ladan pil)

UM-4 Karakteristik Opsyon Logger Done yo

Kapasite	400 fichye, 100,000 lekti
Estrikti dosye	Dosye kadriyaj
Ranje X Kolòn	21 X 12
Pò kominikasyon	USB2.0(Plè vitès) pò
Lojisyèl	DataView lojisyèl

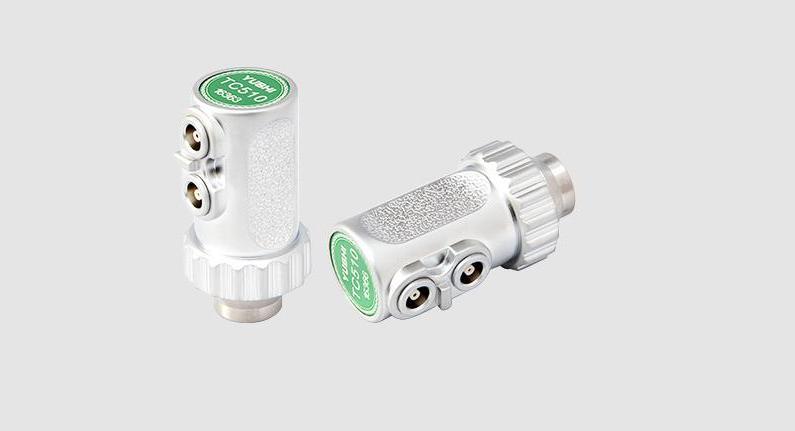

UM-4 Espesifikasyon Sond Seri

Modèl	PT08	TC510	TC550	ZT12	PT06	PT04	GT12
Kalite	Estanda	Estanda Konfigirasyon	Konpoze Crystal	Jete Iron	Ti Tib	Ti bout dwèt	Tanperati wo
Frekans	5MHz	5MHz	5MHz	2MHz	7.5MHz	10MHz	3MHz
Kontak dyamèt	10.6mm	13.1mm	13.1mm	17.5mm	9.1mm	7.3mm	14.2mm
Mezire Range	{{0}}.8-100.0mm	1.2-200.0mm	1.0-200.0mm	4.0-508.0mm	{{0}}.8-30.0mm	{{0}}.7-12.0mm	4.0-80.0mm
Ranje Tanperati	-10~60 degre	-10~70 degre	-10~70 degre	-10~70 degre	-10~70 degre	-10~70 degre	-20~480 degre

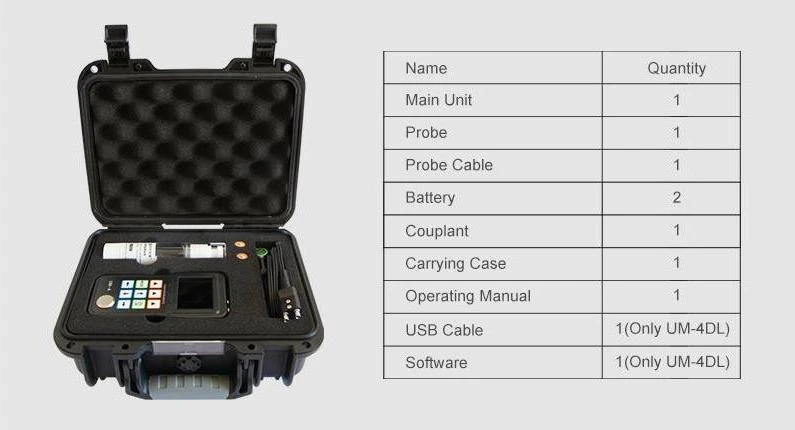

Estanda Konfigirasyon

Non	Kantite
Inite Prensipal	1
Sonde	1
Sonde kab	1
Batri alkalin	2 (Entèdiksyon transpò lè)
Kouplant boutèy	1 (Entèdiksyon transpò lè)
Ka pote	1
Operasyon Manyèl	1
USB kab	1(Sèlman pou UM-4DL)
Lojisyèl	1(Sèlman pou UM-4DL)
