Yon sèl-eleman dwat gwo bout bwa sond

YUSHI yon sèl-crystal dwat travès sond yo itilize nan tès nondestructive se yon kalite sond ultrasons ki itilize efè piezoelectric nan materyèl la konvèti enèji elektrik ak acoustic. Yo jeneralman konpoze de wafers piezoelectric, blòk tranpaj, fim pwoteksyon ak lojman. Single-crystal dwat gwo bout bwa sond se youn nan eleman ki pi enpòtan nan sistèm nan tès ultrasons, ak pèfòmans nan sond la dirèkteman afekte kapasite nan tès ultrasons ak efè.

1.Piezoelectric wafers

Eleman piezoelectric se eleman debaz la nan pwofonde, ki emèt ak resevwa vag ultrasons. Se wafer la te fè nan piezoelectric sèl kristal koupe nan yon sèten fason ak nan yon sèten direksyon, oswa te fè nan seramik piezoelectric pa polarizasyon.

2.Fim Pwotektif

Yon fim pwoteksyon jeneralman ajoute devan eleman piezoelectric nan pwofonde dwat la, ki itilize pou pwoteje eleman piezoelectric ak elektwòd kont mete ak domaj. Fim pwoteksyon an dwe gen bon rezistans mete, gwo fòs, atenuasyon son ki ba, bon pèmeyabilite son ak epesè apwopriye. Fim pwoteksyon yo divize an fim pwoteksyon mou ak fim pwoteksyon difisil. Se fim pwoteksyon difisil souvan te fè nan alumina (corundum), fèy metal, elatriye. Se fim pwoteksyon mou souvan te fè nan plastik mou Polyester.

3.Damping blòk

Blòk tranpaj la, ke yo rele tou blòk absòpsyon, konfòme yo ak do wafer piezoelectric la, ak fonksyon li se anpeche vibrasyon inèrsyèl wafer la ak absòbe enèji son ki gaye soti nan do wafer la, kidonk diminye lajè batman kè a. ak entèferans siyal dezord.

4.Lojman

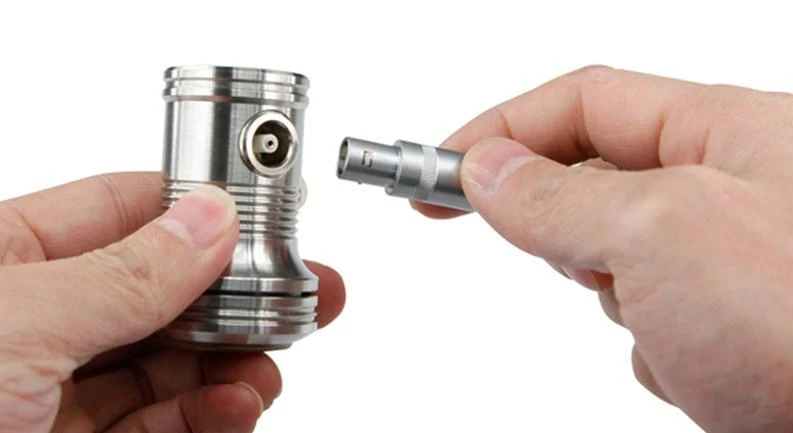

Se lojman an nan sond la te fè nan metal oswa plastik, ki kenbe ak pwoteje eleman nan pwofonde tout antye. Se lojman an ekipe ak yon glann kab sonde, ki disponib ak vis oswa priz oswa bayonèt. Sifas lojman an make ak nimewo modèl pwofonde ak spesifikasyon.

1.Deteksyon defo Transverse nan plak òdinè;

2.Bar Enspeksyon

3.Deteksyon defo nan direksyon epesè tiyo

4.Distribisyon ak Forge enspeksyon

1.Lettrage lazè ka fè sou siy pwototip alumina;

2.Kliyan yo ka Customize kote Plugin la;

3.Made nan alyaj zenk-aliminyòm, sifas chrome-plake, ak ergonomic rès dwèt ki pa glise;

4.304 Nerjaveèi asye epè-ranpa kouvèti wafer;

5.Piezoelectric wafers seramik;

6.Hard-pwoteksyon fim, Corundum teksti, Mete-reziste pi wo-sansiblite.

Yo teste chak sond anvan ou kite faktori a epi li vini ak yon rapò tès. Nou fabrike sond dapre estanda ASTM-E1065 epi bay chak kliyan yon rapò tès ki koresponn ak yon nimewo seri inik ki anrejistre fòm ond RF aktyèl la ak spectre chak sond.Chak tablo tès gen done tankou frekans sant, frekans pik, { {2}}dB lajè relatif ak lajè batman kè. Kontni ki nan sètifika a se retrace.
