Entwodiksyon jeneral

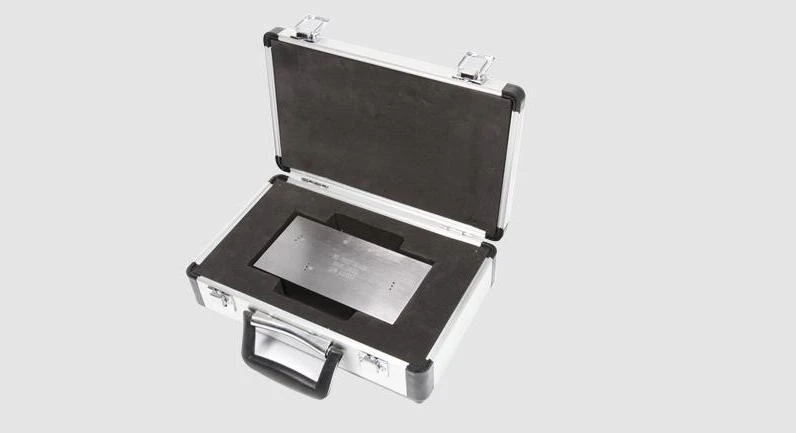

Blòk kalibrasyon yo itilize pou diminye erè mezi, ki esansyèl pou rezilta mezi egzat. Blòk kalibrasyon YUSHI yo ka divize an blòk kalib epesè ak blòk detektè defo selon itilizasyon yo. Blòk yo ka Customized ak kliyan yo ka gen sèvis OEM ki ofri pa YUSHI.
Aplikasyon pou pwodwi
1.IIW V1 Blòk Kalibrasyon
Kalite distans taye ak onn longitudinal, mete pwen ensidans gwo bout bwa epi detèmine ang pwopagasyon egzak.
2.IIW V2 Blòk Kalibrasyon
Yon vèsyon modifye nan IIW Kalite 1.
3.DS Blòk Kalibrasyon
Itilize pou distans longitudinal ak kalibrasyon sansiblite.
4.RC Blòk Kalibrasyon
Idantifye rezolisyon transducteurs gwo bout bwa ang
5.DSC Blòk Kalibrasyon
Kalibre pou mezire distans, sansiblite, ang refractive, ak endèks gwo bout bwa nan yon Capteur ang gwo bout bwa dapre kondisyon AWS ak ASHTO..
6.SC Blòk Kalibrasyon
Kalibrasyon sansiblite vag taye.
7.IOW Blòk Kalibrasyon
Li se itilize pou mezi pwofil gwo bout bwa ak mezi ang Capteur nan detèktè gwo bout bwa ang.
8.DC Blòk Kalibrasyon
Kalibrasyon distans vag taye
9.MAB Blòk Kalibrasyon
Li se ranplasan pou blòk DSC pou distans, endèks gwo bout bwa, ang refrakte ak kalibrasyon sansiblite.
10.Phased Array Kalite A Blòk Kalibrasyon
Blòk sa a ka itilize pou fè travay tankou verifikasyon ang gwo bout bwa, kalibrasyon pou reta wadge, kalibrasyon sansiblite, fè DAC/TCG ak plis ankò.
11.Phased Array Kalite B Blòk Kalibrasyon
Li itilize pou karakterizasyon gwo bout bwa ak evalyasyon karakteristik pèfòmans sistèm yo.
12.Phased Array NAVSHIPS Blòk Kalibrasyon
Vèsyon espesyal Phased Array sa a nan popilè NAVSHIPS blòk rezoud pwoblèm nan nan anpil twou entèfere youn ak lòt.
Fonksyon pwodwi
1.Detèmine sansiblite deteksyon defo:
Twò gwo sansiblite pral lakòz twòp dezord epi fè li difisil pou deteksyon.
2.Test pèfòmans sond la:
Gen kèk pwopriyete enpòtan nan detektè defo ultrasons ak sond yo teste lè l sèvi avèk blòk tès yo.
3.Ajiste vitès optik la:
Blòk tès la ka itilize pou ajiste relasyon pwopòsyonèl ant valè echèl orizontal sou ekran enstriman an ak chemen son aktyèl la.
4.Detèmine gwosè defo:
Pou domaj nan 3N, metòd konparezon blòk tès la toujou metòd ki pi efikas pou quantification.
Espesifikasyon blòk
|
Dimansyon |
Materyèl |
Estanda |
|
|
IIW V1 |
300mm x 100mm x 25mm 12.0" x 4.0" x 1.0" |
Kabòn Steel, Nerjaveèi, Aliminyòm, P91 |
Britanik estanda BS 2704 Blòk A2 Mod. 1, Alman estanda DIN 54-120, Estanda Ostralyen AS 2083, ak ISO 2400 |
|
IIW V2 |
75mm x 43mm x 12.5mm 75mm x 43mm x 20mm |
Kabòn Steel, Nerjaveèi, Aliminyòm |
EN 27963, DIN 54-120, ak ISO 7963 |
|
DS |
6.000" x 4.000" x 2.000" (152.4 mm x 101.6 mm x 50.8 mm) |
Kabòn Steel |
AWS |
|
RC |
152.4 mm x 76.2 mm x 25.4 mm(6.000" x 3.000" x 1.000") |
Kabòn Steel |
AWS Welding Highway ak Spesifikasyon pon tren D2.0, ak soude estriktirèl Kòd ANSI/AWS D1.1 |
|
DSC |
100mm x 62.5mm x 25mm (4"x2.5"x1") |
Kabòn Steel, Nerjaveèi |
ASTM E164 ak AWS 6.16.1B. |
|
SC |
75mmx 22.6mmx 32mm. (3.000" x 1.250" x .905") |
Kabòn Steel |
ASTM E164 ak BRR/AWS |
|
IOW |
305mm x 75mm x 50mm (12 "x 3" x 2") |
Kabòn Steel |
Britanik estanda 2704 |
|
DC |
305mm x 75mm x 50mm (12" x 3" x 2") |
Kabòn Steel |
Britanik Standard 2704, ASTM E164 ak BRR/AWS X-1 |
|
MAB |
Blòk mezire 25 mm epè epi li gen yon reyon 25 ak 50, ak yon FBH 2mm nan 6.25mm. Dimansyon: 25mm thick.Also disponib nan 12.5mm epesè. |
Kabòn Steel |
ASTM E164 |
|
Gen yon reyon 1.0"opoze ak yon reyon 2.0", ak yon dyamèt 5/64" x 0.750" gwo twou plat-anba. Dimansyon:1.000"epè.Disponib tou nan 0.500" epesè. |
|||
|
Etalaj Etalaj Kalite A |
25.0mm epè x 100.0mm wotè x300mm longè |
Kabòn Steel, Nerjaveèi, Aliminyòm |
PH Zouti Desen No.10217 |
|
1.000"epè x 4.000" wotè x 12.00" long |
|||
|
Etalaj etap B |
An akò ak ASTM E2491 |
Kabòn Steel, Nerjaveèi |
ASTM E2491 |
|
Etalaj NAVSHIPS |
1.250" lajè x 3.000" wotè x 12.00"long |
Kabòn Steel |
|
|
30mm lajè x 75mm wotè x 300mm longè |
Nou sipòte sèvis OEM ak sèvis Customized. Chak blòk soti ak sètifika faktori.
