Ki sa ki se estrikti a asye Leeb Dite tèsteur?

Estrikti asye tès Leeb dite refere a, nan enspeksyon an jaden jeni lè l sèvi avèk Leeb Dite tèsteur yo detekte fòs la rupture nan asye pou konstriksyon, se yon metòd tès ki pa destriktif.

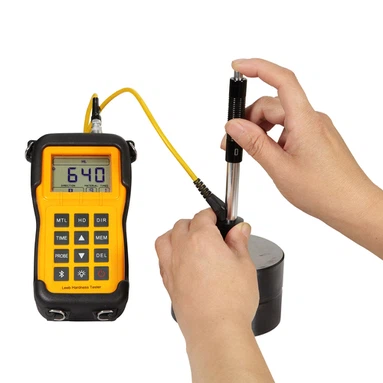

Ka metòd la tès dwe prezime ke fòs la rupture nan seksyon asye ak ba ranfòse nan konkrè ranfòse pou estrikti asye nan bilding endistriyèl ak sivil, men li pa aplikab a tès la nan asye konstriksyon ak diferans evidan ant kouch nan sifas ak bon jan kalite a entèn nan asye a, oswa domaj entèn yo. Enstriman ki itilize pou tès la se yon tèsteur dite Leeb.

Prensip k ap travay Leeb dite se presize bon jan kalite a nan kò a enpak nan fòs la prentan, ak yon sèten vitès enpak vètikal sou sifas la nan echantiyon an, enpak kò a nan yon distans 1mm soti nan sifas la nan vitès la detant echantiyon ak rapò vitès enpak yo endike dite a nan materyèl la.

Metòd yo pou tès metal hadrness:

1) tès sèl echantiyon

Aplikab a kolòn endividyèl, travès, branch, sipò ak lòt konpozan asye, oswa yon sèl ba ranfòse nan konkrè a, konklizyon yo nan tès la pa dwe pwolonje nan eleman yo tèste ak sijè ki abòde lan nan tès la.

2) Echantiyon esansyèl tès

Li se apwopriye pou fè tès fòs la rupture nan asye oswa konkrè ranfòsman nan pakèt la menm tès la nan eleman asye.

1. Zòn ki mezire a ta dwe chwazi pou tèsteur Richter dite nan direksyon orizontal la pou detekte dite sifas asye a. Lè egzijans sa a pa ka satisfè, ou ka kite tèsteur a Richter dite nan direksyon ki pa orizontal yo detekte sifas la asye.

2. Yon deteksyon eleman sèl, chak nan kantite zòn mezi pa ta dwe mwens pase 5, pou longè a nan mwens pase 4.5m, ak lòt direksyon an nan gwosè a nan mwens pase 0. 3M konpozan, nimewo a nan zòn mezire li yo ka apwopriye redwi, men pa ta dwe mwens pase 3.
3. Pou echantiyon pakèt tès la, chak manm nan kantite zòn mezi yo pa dwe mwens pase 3.
4. Anvan ou teste bezwen pou tretman sifas asye, konplètman retire kouch nan sifas yo, po soksid, pousyè tè oswa lòt iregilarite sifas yo, sifas la pa ka gen grès machin. Nan pwosesis tretman an ta dwe evite akòz chalè a ki te koze pa chanjman nan dite asye.
5. Mezire zòn brutality nan sifas RA pa ta dwe pi gran pase 1.6um.
6. Itilize konpozan deteksyon aparèy D, epesè asye pa ta dwe mwens pase 10mm, pa ta dwe mwens pase 8mm; Itilizasyon konpozan deteksyon aparèy C, epesè asye pa ta dwe mwens pase 5mm, pa ta dwe mwens pase 3mm; Pou sifas la nan sifas la pou konkav la, konvèks sifas silendrik ak lòt sifas koube nan eleman yo, reyon an sifas nan deviation pa ta dwe mwens pase 30mm.
7. Sit tès la ta dwe chwazi nan pati nan sipò vètikal la, yo ta dwe evite tès pati a nan Vibration la ki te pwodwi pa mank nan frigidité. Fluttering nan bal la lè mens-ranpa yo, ti eleman yo ta dwe fiks yo.

1. Tès sifas tretman fanm k'ap pile
Richter dite valè mezi, yo ta dwe asye oswa asye sifas tretman fanm k'ap pile, dosye asye ki disponib oswa moulen ang ak lòt ekipman Polonè sifas la nan eleman yo, retire penti sifas yo, po soksid, pousyè tè oswa lòt iregilarite sifas yo, ak Lè sa a, koryas ak papye papye amann jouk sifas la nan konpozan yo revele ekla a nan metal la. Chak zòn mezi nan zòn asye fanm k'ap pile pa ta dwe mwens pase 30 x 30mm2, zòn mezi ranfòsman konkrè pa ta dwe mwens pase 10 x 50mm.
2. mezi valè brutality

Apre fanm k'ap pile ak yon enstriman mezire brutality ki mezire valè a brutality nan sifas la tès, mezi a pa ta dwe mwens pase 5 fwa, pran mwayèn la. Chak lekti se egzat 0. 01um. Tès sifas brutality ta dwe mwens pase 1.60um.
3. Tès dite, yo ta dwe te pote soti nan akò ak pwosedi sa yo:

a) Pouse desann manch rad la loading oswa otreman fèmen kò a enpak;

b) bag sipò aparèy enpak la bourade byen fèm sou sifas echantiyon an, direksyon enpak la ta dwe pèpandikilè ak sifas tès la;

c) fèt san pwoblèm peze aparèy la lage aparèy manch;

d) Li valè dite.
4. Pou sifas la pou konkav, konvèks sifas silendrik ak lòt sifas koube nan konpozan yo, reyon sifas li yo nan deviation se mwens pase 50mm, yo ta dwe enstale sipòte bag la, asire ke sifas la deteksyon ak aparèy la enpak pa pwodwi mouvman relatif, sifas la deteksyon ak sifas la nan bag sipò yo dwe pwòp, gratis nan soksid pou po, manje ou.
. Ka menm pwen tès la sèlman dwe teste yon fwa. Chak zòn tès yo ta dwe teste 9 valè, chak pwen nan valè a dite Richter egzat a 1.
