Entwodiksyon jeneral

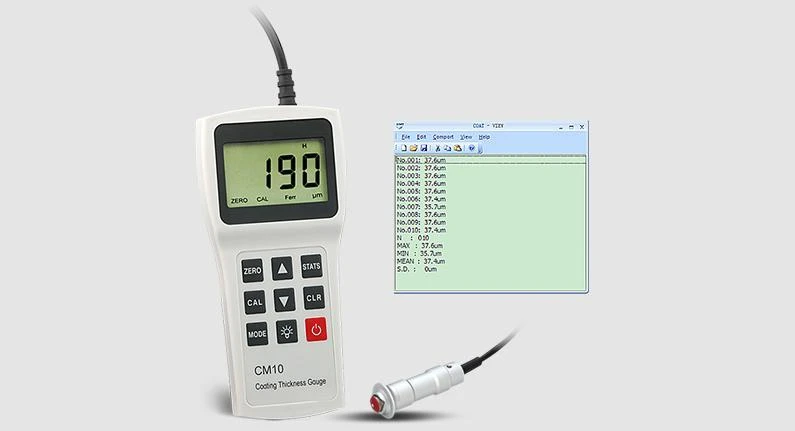

YUSHI CM10 Seri Kouch Epesè Kalib la se yon kalite kalib epesè penti pwofesyonèl pòch sou la men. Kòm yon mèt penti penti ki pa destriktif, rapid ak egzak, CM10 ka anfòm pou tou de eksperyans ak sit pwojè.Li adopte de kalite prensip mezi paske nan diferan tès. moso travay ak diferan kouch.Nan CM 10 seri, gen CM10F, CM10FN, CM10N, CM10FH kouch epesè mezi.
Seri mezi sa yo konfòme yo ak estanda sa yo:
GB/T 4956-2003 Kouch ki pa mayetik sou substrats mayetik, Mezi epesè kouch, metòd mayetik.
GB/T 4957-2003 Kouch ki pa kondiktif sou substrats ki pa mayetik, Mezi epesè kouch, metòd Eddy Current.
JB/T8393-1996 Enstriman mezi mayetik ak Eddy aktyèl pou epesè kouch.
JJG818-2005 Enstriman mezi mayetik ak Eddy aktyèl pou epesè kouch.
Poukisa YUSHI CM 10 Seri yo inik konsa?
1.The sond mayetik adopte materyèl prim: sond yo se nwayo chrome-plake, ki vle di bon fwotman ak rezistans chalè.
2.Eddy aktyèl sond yo entegre ak Ruby, ki gen gwo dite ak bon rezistans mete.
3.Cab nwayo Copper gen bon estabilite ak kapasite fò nan rezistans fatig.
Karakteristik nan YUSHI CM10
CM10F ak CM10FH adopte metòd mayetik mezire pou mezire epesè kouch ki pa mayetik sou substrats metal mayetik.
● CM10N adopte metòd eddy aktyèl mezire pou mezire epesè kouch ki pa kondiktif sou substrats metal ki pa mayetik.
● CM10FN te kapab adopte tou de metòd mayetik mezire ak eddy aktyèl metòd mezire.
● CM10F ka mezire epesè a max a 3mm, CM10FH ka mezire epesè a max a 10mm. CM10N ka mezire epesè maksimòm nan 2mm, CM10FN ka mezire epesè maksimòm nan 1.5mm.
● Opsyonèl segondè ak ba rezolisyon.
● Senk estatistik: Kantite mezi (N), valè maksimòm (MAX), valè minimòm (MIN), valè mwayen (MEAN) ak devyasyon estanda (STD.DEV).
● Kalib la ka kalibre pa zewo kalibrasyon, kalibrasyon yon pwen ak metòd kalibrasyon de-pwen.
● Pouvwa ba-vòltaj èd memwa fonksyon.
● Bleep envit pandan operasyon an.
Pou ki sa CM 10 ka itilize?
Konstriksyon bato, fabrikasyon otomobil, enspeksyon machin itilize, aerospace, korozyon tiyo, endistri chimik, tiyo lwil oliv ak gaz
Modèl spesifikasyon
|
Modèl |
CM10F |
CM10N |
CM10FH |
CM10FN |
|
|
Modèl Sond |
F3 |
F2 |
F10 |
FN1.5 |
|
|
Prensip travay |
Mayetik |
Eddy Kouran |
Mayetik |
Kouran mayetik/Eddy |
|
|
Ranje Mezi (μm) |
0~3000 |
0~2000 |
0~10000 |
0~1500 |
|
|
Rezolisyon (μm) |
0.1 |
0.1 |
0.1 |
0.1 |
|
|
Erè Endikasyon (μm) |
±(2%H+2) |
±(2%H+2) |
±(2%H+10) |
±(2%H+2) |
|
|
Kondisyon tès yo (mm) |
Min.Reyon kourb |
5 |
5 |
10 |
5 |
|
Min.Zòn Dyamèt |
Φ20 |
Φ20 |
Φ40 |
Φ20 |
|
|
Materyèl debaz epesè kritik |
0.5 |
0.5 |
2 |
0.5 |
|
|
Ekspozisyon |
Segman kontras segondè kristal likid ekspozisyon |
||||
|
Estatistik |
N,MAX,MIN,MEAN ak STD.DEV |
||||
|
Kalibrasyon |
Kalibrasyon yon sèl pwen ak Kalibrasyon de pwen |
||||
|
Tanperati travay |
-10 degre a +50 degre ,-20 degre nan kondisyon espesyal |
||||
|
Auto Power-off |
Auto off apre 3 minit inaktivite |
||||
|
Pouvwa |
De pil 1.5V AA, fonksyon endikasyon ki ba-vòltaj |
||||
|
Pwa |
200g ki gen ladan pil |
||||
|
Gwosè |
149mm * 73mm * 32mm (H * W * D) |
||||

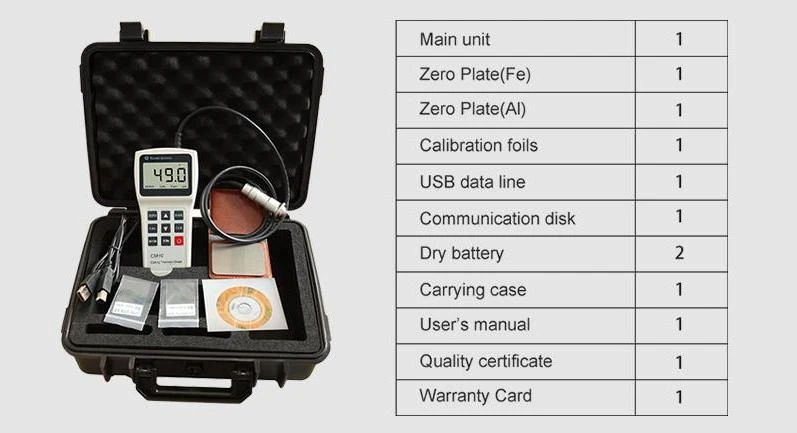

Estanda Konfigirasyon
|
Inite prensipal la |
1pc |
|
Plak zewo (Fe) |
1pc |
|
Plak zewo (Al) |
1pc |
|
Foil Kalibrasyon |
5pcs |
|
USB kab |
1pc |
|
Lojisyèl |
1pc |
|
Ka pote |
1pc |
|
Manyèl itilizatè a |
1pc |
|
Sètifika Kalite |
1pc |
|
Kat Garanti |
1pc |
Konfigirasyon si ou vle
Foil Kalibrasyon
Fe Zero Plak
Al Zero Plate
Swen ak Antretyen
1. Prekosyon jeneral
● Fè egzateman evite kolizyon, gwo pousyè, imidite, fò jaden mayetik ak polisyon lwil oliv, elatriye.
2.Ranplase pil
● Tanpri ranplase pil yo san pèdi tan lè pouvwa batri a ba, etap sa yo se jan sa a:
● Peze " " pou fèmen kalib la;
● Retire kouvèti batri a sou do inite a,
● Retire pil yo epi ranplase pil yo ak nouvo pil. Peye atansyon a polarite,
● Fèmen kouvèti batri a.
● Atansyon: nou pa rekòmande pou retire pil soti dirèkteman nan eta pouvwa sou.
3. Antretyen enstriman
● Kontakte ak depatman antretyen nan konpayi nou an ak pwoblèm sa yo:
● Konpozan domaj ak kalib la pa ka mezire;
● Ekspozisyon ekran an dezòdone;
● Erè a mezire anòmalman gwo nan itilizasyon nòmal;
● Fonksyone klavye an dezòd oswa klavye pa travay.
● Kòm epesè kouch la se pwodwi gwo teknoloji, travay la kenbe yo ta dwe fèt pa operatè pwofesyonèl epi tanpri evite operasyon pwòp tèt ou-aji.
